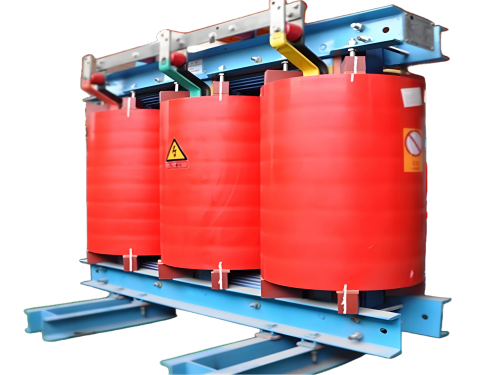

山西SCBH15-2000KVA/10KV/0.4KV非晶合金干式变压器变压器型号:SCBH15-2000KVA/10KV/0.4KV非晶合金干式变压器 变压器规格:SCBH15-2000KVA/10KV/0.4KV非晶合金干式变压器 介绍摘要: SCBH15-2000KVA/10KV/0.4KV非晶合金干式变压器是现代先进的环保型干试变压器,空载损耗比GB/T10228表4减少75%,负载损耗比GB/T10228表4减少15%;SCBH15-2000KVA/10KV/0.4KV非晶合金干式变压器具备免维护、抗寒湿、防火、防爆、局部放电量小、排热能力强等优点,但凡如今应用一般干试变压器的地方( 咨询热线:137-0635-4419 |
SCBH15-2000KVA/10KV/0.4KV非晶合金干式变压器是现代先进的环保型干试变压器,空载损耗比GB/T10228表4减少75%,负载损耗比GB/T10228表4减少15%;SCBH15-2000KVA/10KV/0.4KV非晶合金干式变压器具备免维护、抗寒湿、防火、防爆、局部放电量小、排热能力强等优点,但凡如今应用一般干试变压器的地方(包含机场、车站、城市轨道、多层建筑及发电站等)都可由非晶合金干试变压器替代,可置于负荷中心、适应高密度负载的现代化大都市发展的需求。SCBH15-2000KVA/10KV/0.4KV非晶合金干式变压器高压线圈用H级高韧性丝包线绕制,低压用铜泊绕制,真空压力浇筑,铁心由非晶合金带材卷制而成,矩形截面、三框三柱式结构、旁注流过零序磁通,抗短路能力强。
SCBH15-2000KVA/10KV/0.4KV非晶合金干式变压器特性
1、线圈选用铜导线盘绕或箔绕,以玻纤提高,环氧树脂不加填料真空干燥除气脱湿总体浇筑,冲击韧性高,抗短路,抗冲击能力强。
2、高压绕组首尾端及中间分接抽头选用铜嵌件预埋构造,钢度好,便于调档,美观整齐。
3、铁心采用优质晶粒取向冷扎硅钢片叠制,45度全斜多台阶接缝。表层用树脂绝缘涂层覆盖,耐湿冷,防锈,减噪。
4、铁心、夹件和线圈之间选用弹性件夹持,使线圈处在平稳卡紧情况,以降低噪音。
5、变压器按自冷设计,总体浇筑的高(低)压线圈筒壁内部预留有纵向通风道,可配置逼迫风冷设备(冷却风机),选用逼迫风冷设备后,可提高导出容积20%。
6、配有温控器,在低压线圈上方的预埋孔里摆放铂电阻(Pt100)。以检测变压器绕阻温度,启停冷却风机并设有故障报警、过热报案和过热跳闸作用,为干试变压器提供可靠的过载保护装置,进而提升干试变压器运作安全性。
SCBH15-2000KVA/10KV/0.4KV非晶合金干式变压器构造
铁心:铁心选用优质晶粒取向冷扎硅钢片,三阶全斜接缝构造,芯柱选用F级无纬带捆扎,铁心表面采用环氧树脂包裹,减少了空载损耗,空载电流和铁皮噪音,夹件和紧回件经独特表层处理,使产品外观质量拥有进一步提高。
温控系统和风冷系统:选用散流顶吹式冷却风机,该冷却风机具备噪音小,气压高,外形美观等优点,提升了变压器的过载能力。温控选用智能温控仪,提升了变压器运行安全稳定性。
维护机壳和出线母排:维护机壳对变压器作进一步安全防护,防护等级有IP20、IP23等。机壳材料有铝合金、冷轧板,不锈钢等供用户选择。低压出线用规范母线排出线,侧出线和顶出线均可,也可为用户设计独特出线方法。
执行标准
1、GB1094.11-2007干试电力变压器
2、GB/T10228-2008干试电力变压器性能参数及要求
3、GB1094.10-2003电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙
4、JB/T10008-20046~500KV级变压器声级
5、JB/T56009-1998干试电力变压器产品品质分等
